Большой стол из пластиковых труб: пошаговая инструкция для самостоятельной сборки»

Это не первый раз, когда я что-то делаю из ПВХ труб. И я решил поделиться новым творением.

Как видно из названия мастер-класса, я расскажу, как сделать большой стол из пустотелой двери и пластиковых труб. Такой стол можно использовать как угодно: как верстак, письменный стол, прилавок в магазине и даже как стол для семейной трапезы. Все зависит от вашей цели. Нам понадобился десяток таких столов, и мы их используем в качестве письменных.

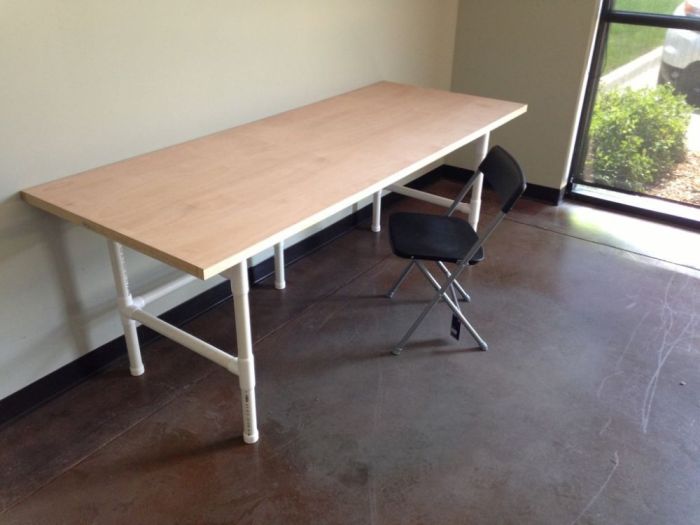

Стол прекрасно вписывается в обстановку и выглядит вполне достойно. Столешница идеально гладкая и ее можно перекрасить в любой цвет. А самое большое его достоинство – это его огромный размер, 90 см в ширину и 200 см в длину.

Несколько примечаний по поводу этого проекта:
Пустотелая столешница против полнотелой: я остановился на первом варианте, так как он более экономный, и нам не нужны слишком крепкие столы. Если вы собираетесь использовать стол в качестве верстака, то для столешницы лучше подойдет полнотелая дверь. Она и обойдется дороже и будет тяжелее (на самом деле это хорошо). А основание останется вполне подходящим и для такого варианта.
О фитингах: вам понадобится мебельный набор фитингов с заглушками, крепежами для столешницы и пространственными крестовинами. Можно снизить стоимость стола, заменив соединительные элементы на обычные водопроводные, однако тогда он не будет так хорошо выглядеть.
О трубах: для этого проекта я остановил выбор трубах, которые используют в качестве водороводных. Но если будем делать что-то подобное в будущем, то вероятно подберем мебельные варианты, которые более аккуратные, крепкие и долговечные.

Инструменты для изготовления стола

Инструменты:

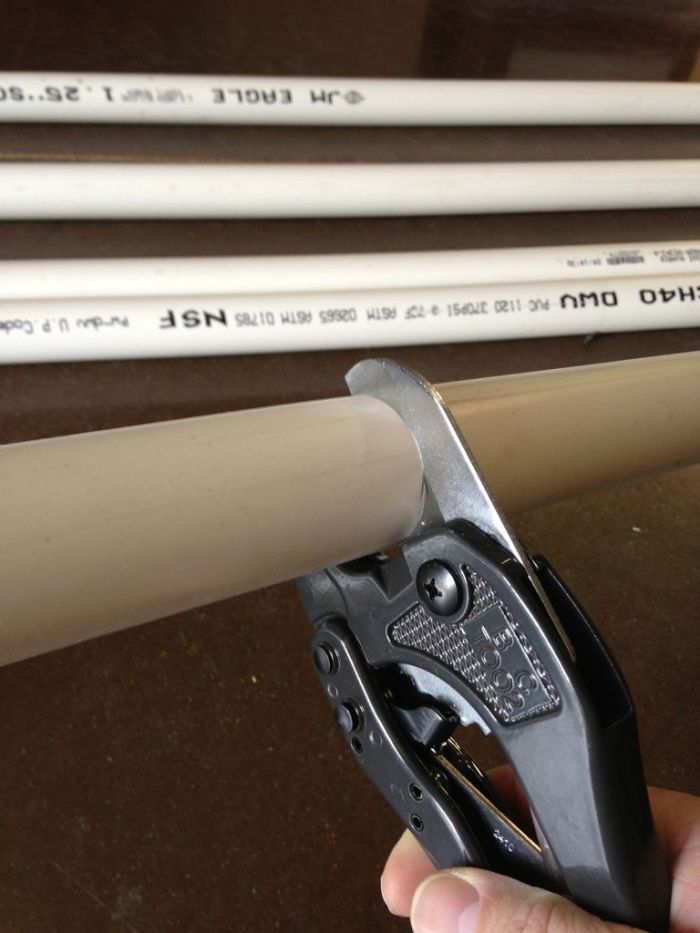

Вам понадобится инструмент для резки труб. Это может быть ножовка, специальные ножницы или торцовочная пила. Как вам удобнее.

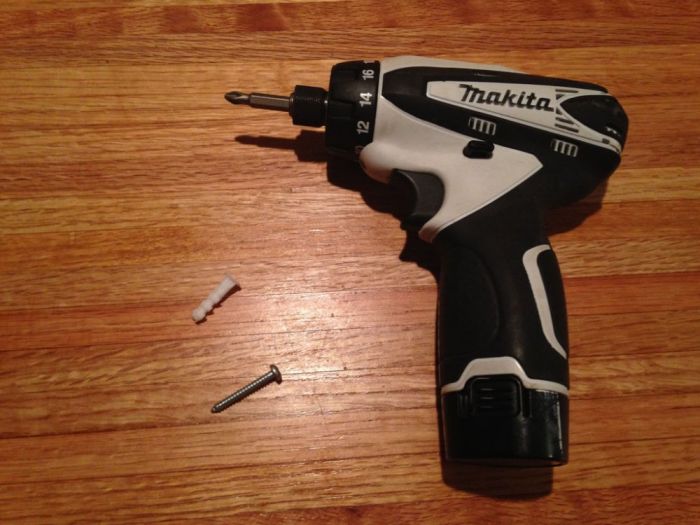

Электродрель или шуруповерт для соединения крепежных муфт с нижней частью столешницы.
Вам понадобится как минимум пятнадцать коротких шурупов с дюбелями для гипсокартона. Дюбеля могут и не понадобиться, однако иногда приходится их использовать для более надежного крепления столешницы.
Клей для пластиковых труб, с помощью которого можно зафиксировать все соединения. В итоге должен получиться неразборной стол. Как вариант, для крепления фитинга с трубой можно ввинтить в местах стыка 10 мм шурупы.

Детали основания

Как я уже говорил выше, я использовал мебельный вариант пластиковых фитингов. Так как мне в основном понадобился набор из пространственных крестовин, крепежных муфт и заглушек. Все остальные элементы могут быть из разряда водопроводных.
Вот перечень того, что использовал я:

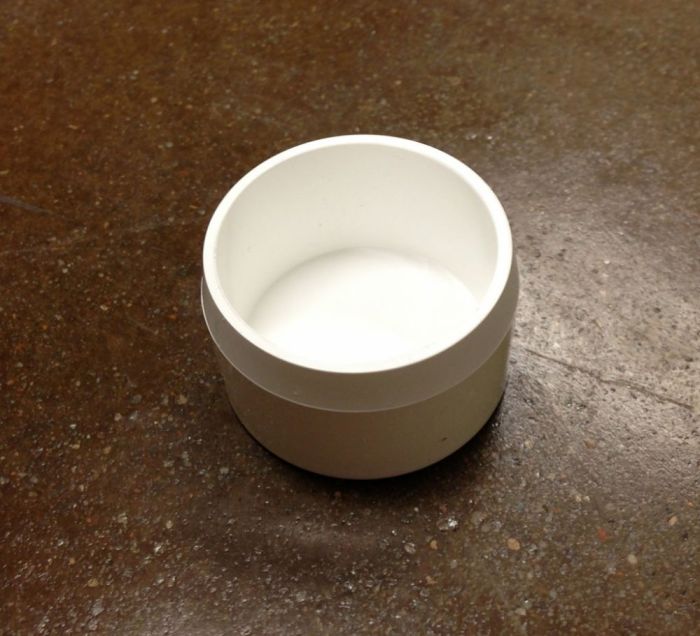

• 5 заглушек диаметром 1-1/4 дюйма.

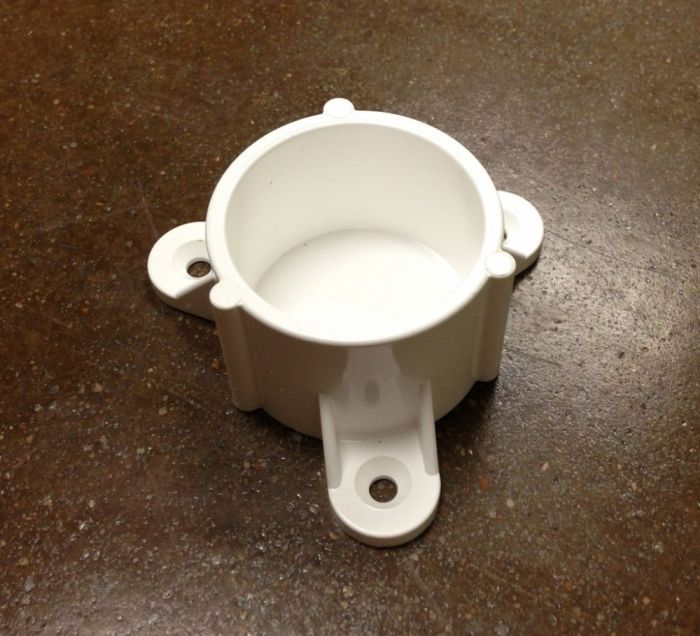

• 5 крепежных муфт диаметром 1-1/4 дюйма.

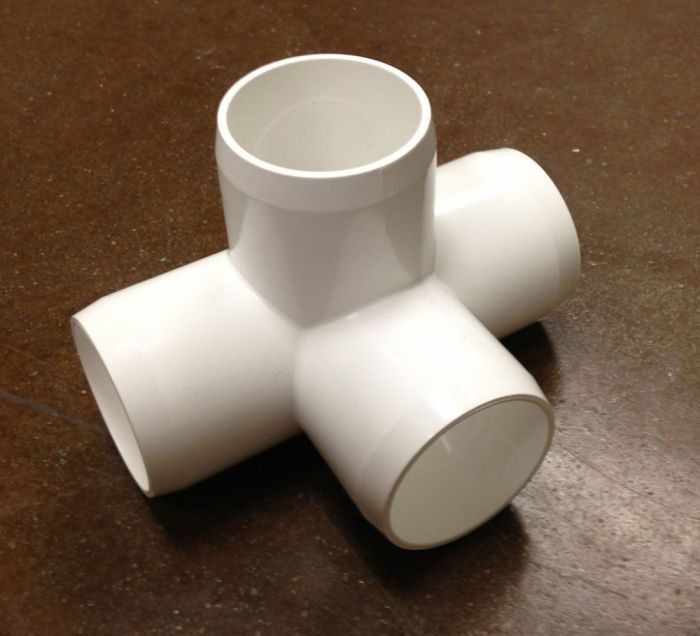

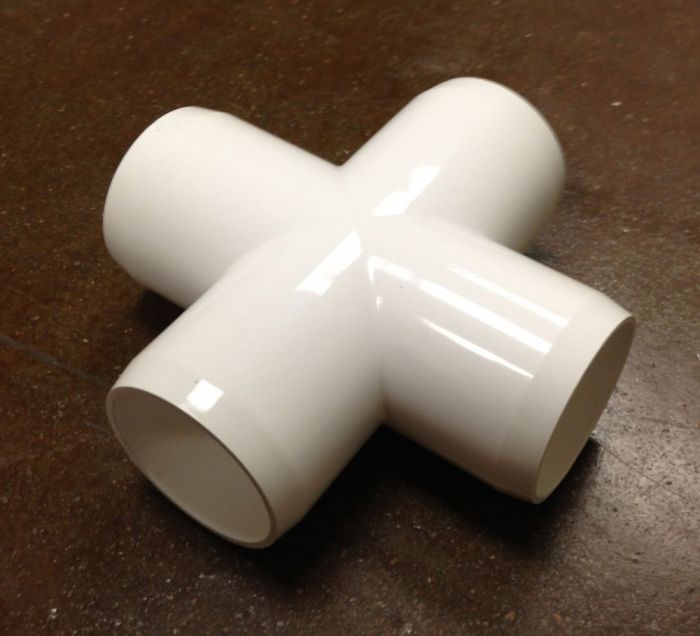

• 4 пространственных крестовины диаметром 1-1/4 дюйма.

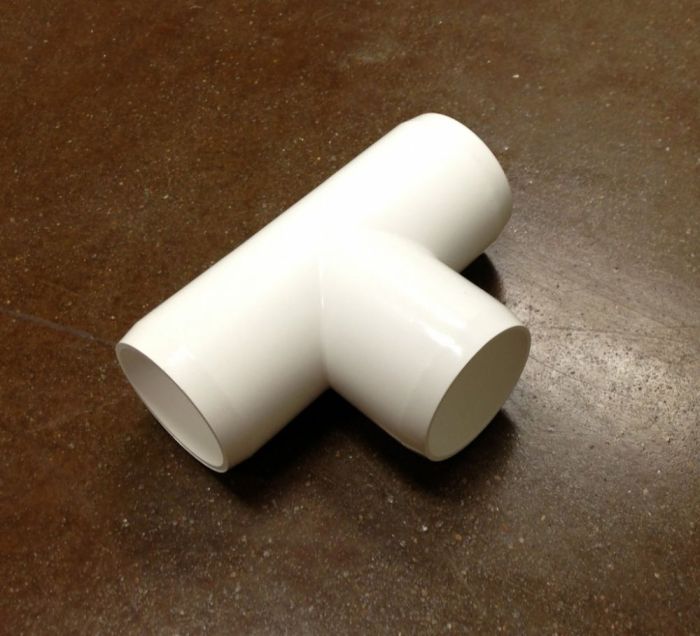

• 4 тройника диаметром 1-1/4 дюйма.
• 2 обычных крестовины диаметром 1-1/4 дюйма.

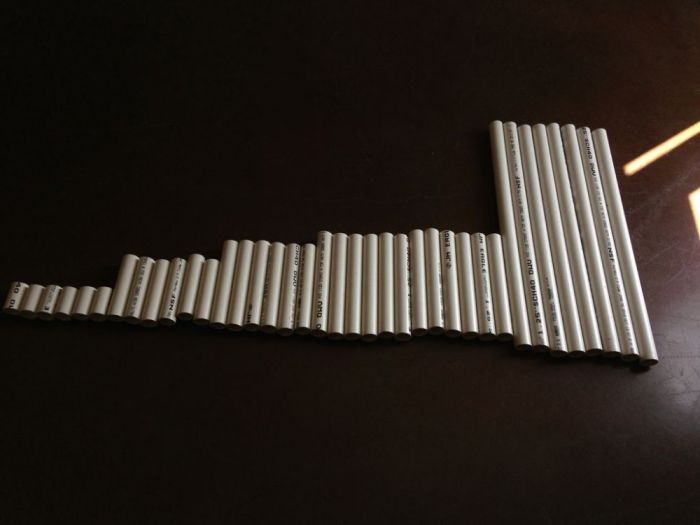

Для снижения стоимости проекта я использовал водопроводные пластиковые трубы, но мебельные будут более аккуратными и прочными, но вместе с тем и дорогими. Мне понадобилось около 10 метров трубы. Она была разрезана на следующие отрезки:

• 5 отрезков длиной 8 см.
• 10 отрезков длиной 30 см.
• 4 отрезков длиной 50 см.
• 4 отрезков длиной 50 см.

Сборка стола: СТОРОНА 1

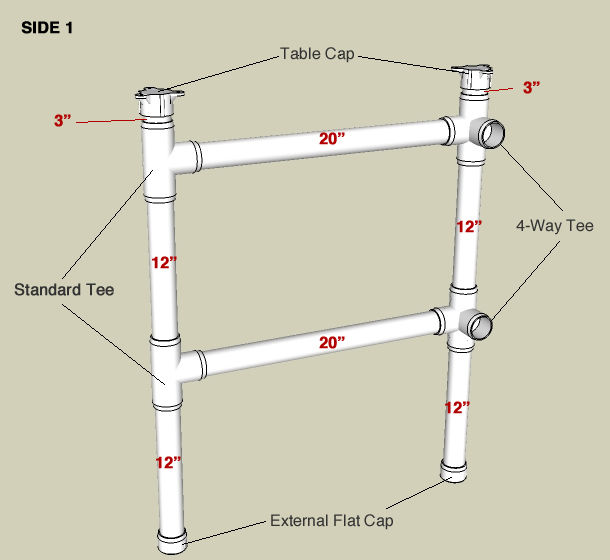

Для того, чтобы было легче понять, что к чему крепится, я сделал рисунок.
Теперь давайте начнем.
Сборка: сторона 1.
Первым, что нужно сделать, это собрать стороны стола при помощи различных соединительных элементов, как это показано на рисунке. Элементы фитинга с черным контуром, а длина труб выделена красным. Так будет выглядеть первая, или левая сторона стола.
Я рекомендую сначала собрать ее без склеивания, затем разобрать и нанести клей на элементы фитинга. Как вы, наверное, догадываетесь, после склеивания детали будет невозможно отсоединить друг от друга.
Клей наносите на внутренние части фитинга, там, где труба упирается в него. Убедитесь, что труба заходит в отверстие под нужным углом, и только затем применяйте силу для ее полной усадки.
ПРИМЕЧАНИЯ:
В большинстве инструкций написано, что клей наносится как на внутреннюю поверхность фитинга, так и на конец трубы, однако я нашел это излишним.
Если вы не хотите использовать клей (так как он вреден при использовании внутри помещения), можете воспользоваться шурупами, вкручивая их в месте, где фитинг накладывается на трубу.
Я старался сделать так, чтобы заводская маркировка на трубах была направлена на заднюю часть стола (там, где пространственные крестовины). Так они не будут бросаться в глаза, и в последствии их не нужно будет выводить ацетоном. На фотографии видно, что в одном случае я не досмотрел этот момент. Учитесь на моих ошибках.

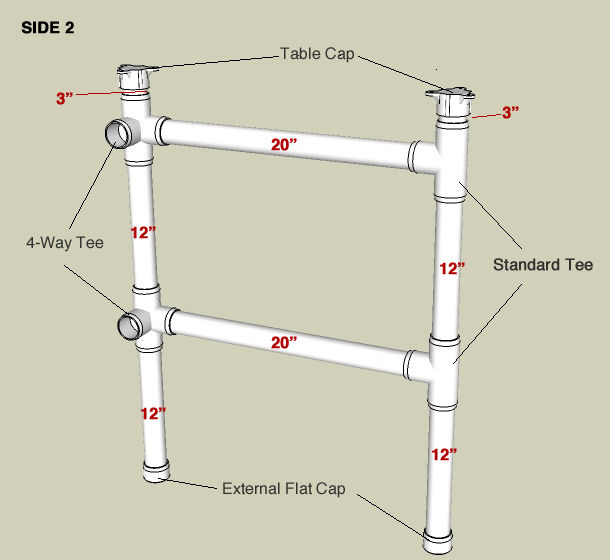

Сборка: сторона 2.

Следующий этап сборки аналогичен первому, только теперь вам нужно сделать вторую (правую) сторону стола, зеркальную копию левой стороны. Поэтому пространственная крестовина должна смотреть в противоположную сторону.

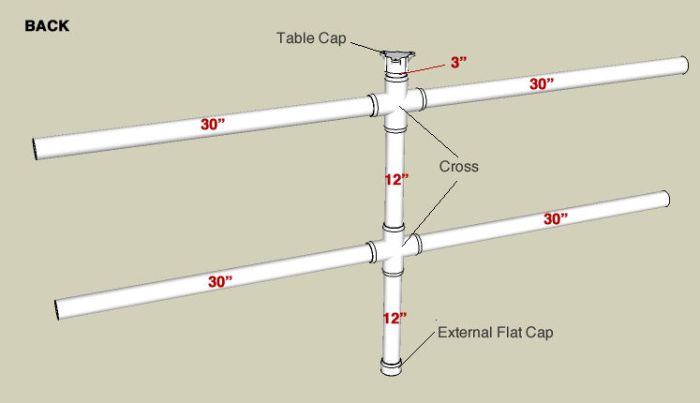

Сборка: задняя часть

Теперь настало время собрать заднюю часть стола, что довольно просто. Для этого этапа вам понадобятся крепежные муфты, заглушки и две крестовины. Крестовины по бокам соедините с трубами 50 см (30”), как показано на рисунке.
Когда будете собирать и клеить центральную стойку, это нужно делать в горизонтальном положении на полу, чтобы все элементы находились в одной плоскости.

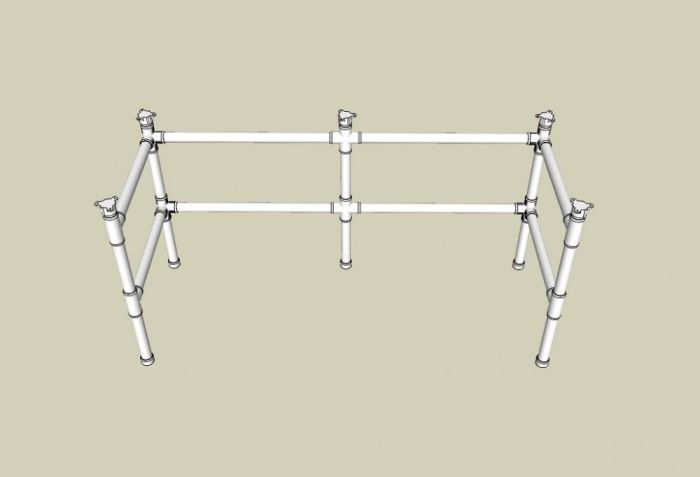

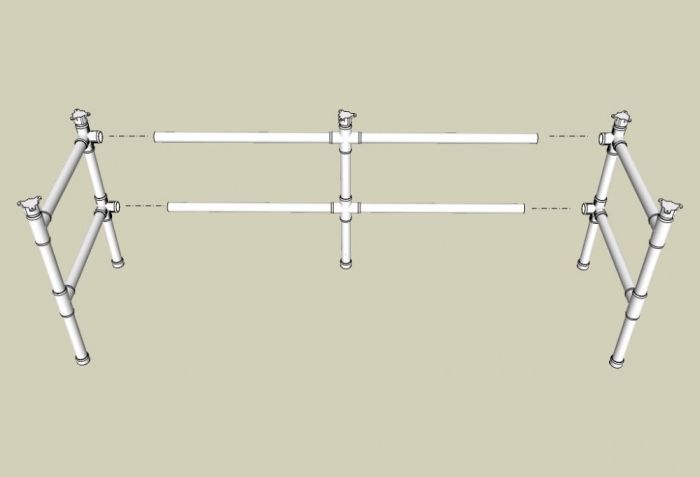

Сборка стола: объединение частей

Теперь настало время собрать в одну конструкцию все, что связано с пластиком.
Соедините боковые трубы задней части с соответствующими элементами фитинга правой и левой сторон, как показано на рисунке. И снова я рекомендую сначала все сделать без клея, чтобы убедиться, что все сходится ровно.
После того, как вы увидите, что элементы можно склеивать, разберите части и нанесите клей на внутренние части пространственных крестовин первой стороны и вставьте в них трубы задней части. Пока клей не высох, проконтролируйте чтобы части крепились ровно. Прижмите части на 30 секунд.
Далее нанесите клей на соответствующие элементы второй стороны и подобным образом соедините ее с задней частью. Снова прижимаем на 30 секунд.
Теперь ваша основа для стола готова. И стол почти готов.

Сборка: столешница

Проблема с пустотелыми дверями: пустотелая дверь состоит из рамы и внутренних ребер, которые для дополнительной прочности находятся между листами. Все пустоты заполняются картоном, пеной или остаются пустыми.
Так как сложно определить, где находятся эти ребра, крепление столешницы проводим наугад. Если вы попали на пустоту, используйте дюбель для гипсокартонна.
Как весь процесс происходит: положите пустотелую дверь на пол, вниз стороной, которая должна быть верхней частью столешницы. Переверните конструкцию из ПВХ труб и разместите ее на поверхности двери, чтобы крепежные муфты находились на двери.
Выровняйте пластиковый каркас, чтобы он стоял по центру, при этом крепежные элементы должны находиться на равном удалении от краев столешницы. Затем при помощи карандаша сделайте пометки, где нужно вкручивать шурупы.
Уберите со столешницы пластиковую конструкцию в сторону. С помощью дрели или шуруповерта ввинтите в отмеченные места шурупы.
Если они заходят легко, значит вы попали в пустое место. Выкрутите шуруп и вставьте дюбель.
Если шуруп входит в дверь с усилием, значит вы попали в деревянный элемент рамы или ребра. Такое крепление само по себе будет надежным и никаких дюбелей не нужно.
После того, как вы определили, в каких местах дюбели нужны, а в каких нет, выкрутите все шурупы и снова поместите на столешницу пластиковое основание, чтобы убедиться, что все отверстия сходятся с отверстиями крепежных муфт.
ПРИМЕЧАНИЕ:
Всего этого можно избежать, использовав в качестве столешницы полнотелую дверь. В моем случае пустотелая дверь была использована лишь с целью экономии.

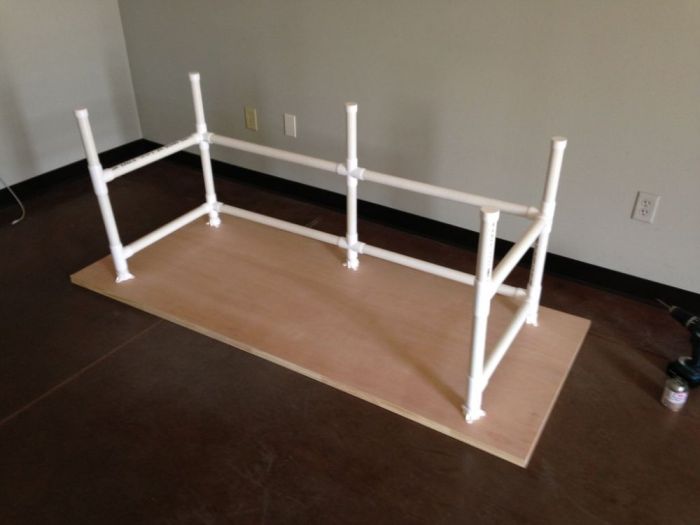

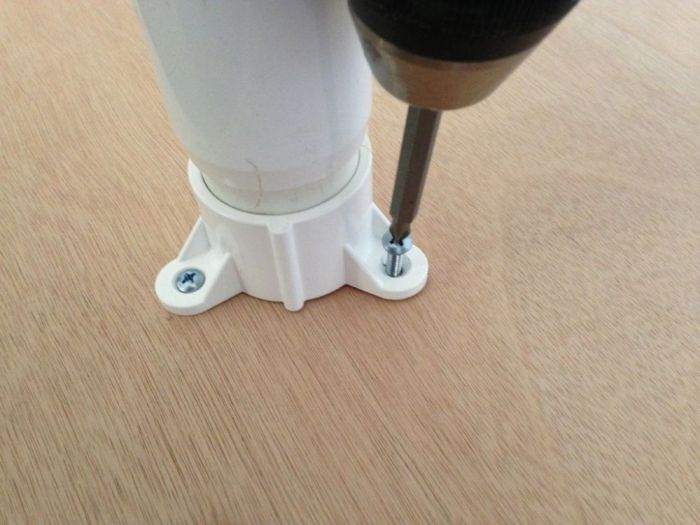

Наконец, соедините столешницу к основанию шурупами. Теперь у вас полностью собранный стол, который стоит вверх ногами.

Обработка столешницы пропиткой

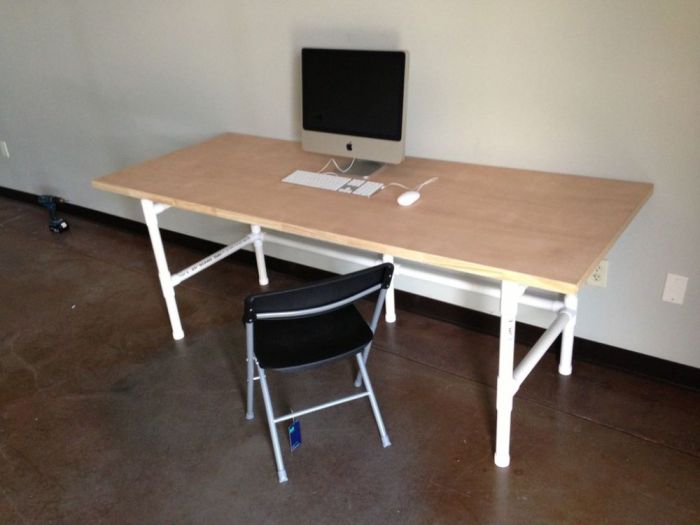

Наконец-то у вас появился огромный, крепкий, полностью функциональный стол.
Теперь на столешницу можно нанести краску или другие средства. Мы решили оставить все в естественном виде, однако пятна воды сильно выделяются на тонкой поверхности, поэтому мы рекомендуем использовать водоотталкивающую пропитку или краску.
Как и в любых других проектах, связанных с пластиковыми трубами, размеры стола легко можно изменить в зависимости от ваших потребностей. Двери бывают более малых размеров, поэтому трубы можно сделать более короткими. Еще можно увеличить высоту стола, заменив элементы труб длиной 8 см, на более длинные.

Я надеюсь, вам понравилось читать этот мастер-класс.
