Простейший инвертор без транзисторов: схема на реле и как она работает

Вам нужно всего два компонента, чтобы собрать простейший инвертор, преобразующий постоянный ток 12 В в 220 В переменного тока.

Абсолютно никаких дорогих или дефицитных элементов или деталей. Все можно собрать за 5 минут! Даже паять не надо! Скрутил проволокой и все.

Что понадобиться для инвертора?

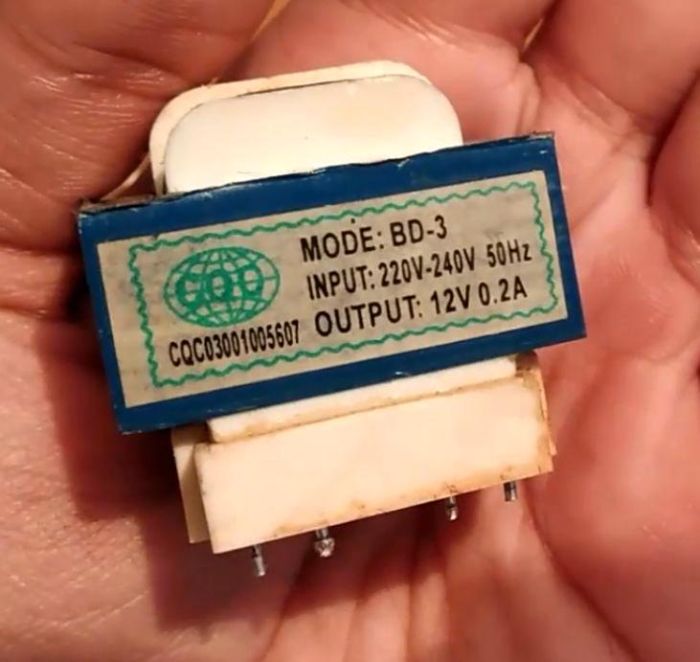

• Трансформатор от приемника, магнитофона, центра и т.п. Одна обмотка сетевая на 220 В, другая на 12 В.

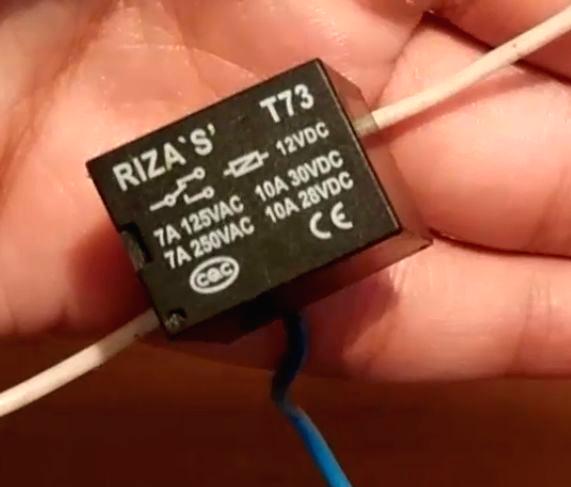

• Реле на 12 В. Такие много где используются.
• Провода для подключения.
• Нагрузка в виде лампочки.

Сборка инвертора

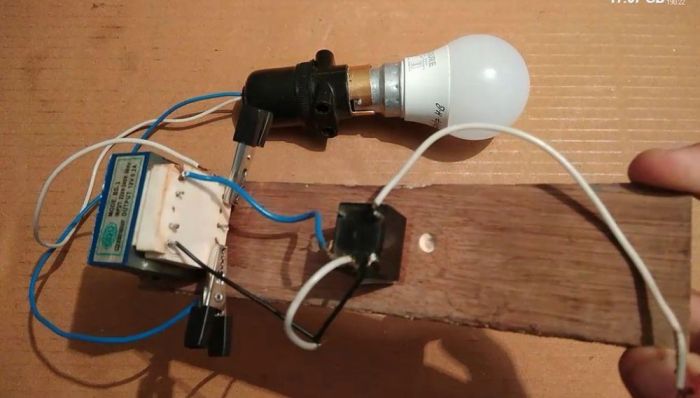

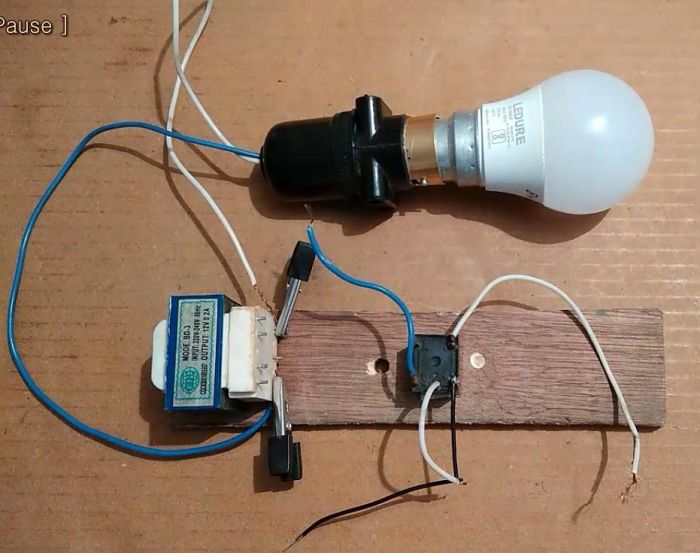

Все сводиться к тому, чтобы подключить реле и трансформатор следующим образом. Первым делом на сетевую обмотку трансформатора накидываем нагрузку в виде светодиодной лампочки - это будет выход инвертора.

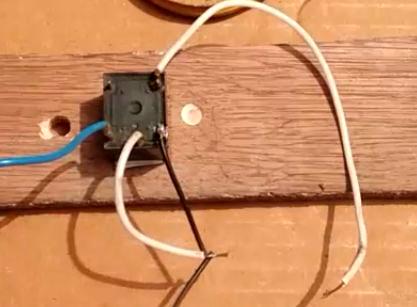

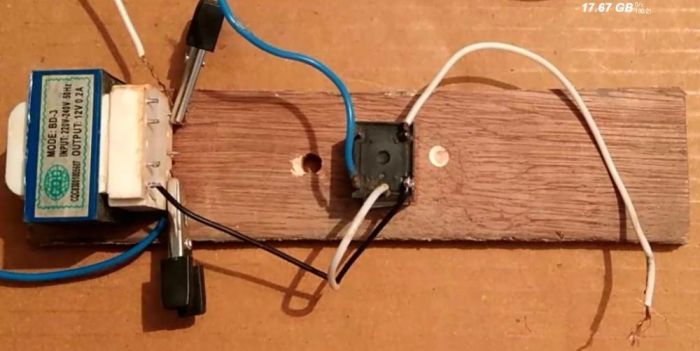

Затем низковольтную обмотку подключаем параллельно реле. Теперь один контакт идет на питание к аккумулятору, а второй подключаем к другому контакту аккумулятора, но только через замкнутый контакт реле. Плюс или минус значения не имеет.

Все! Ваш инвертер готов! Супер просто!

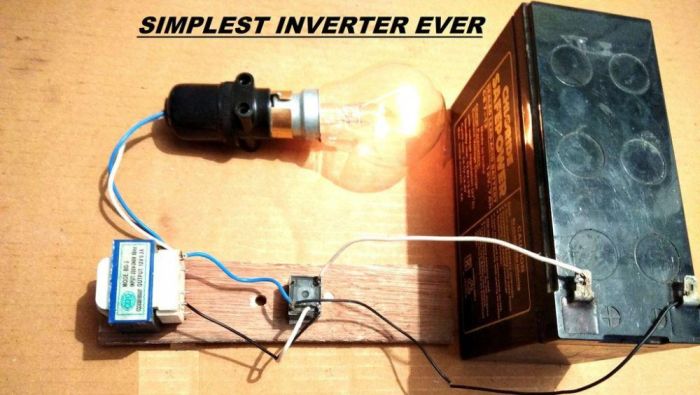

Подключаем к аккумулятору - он у нас в роли источника на 12 В и лампа на 220 В начинает светиться. При этом вы слышите писк реле.

Как же работает этот инвертер?

Все очень просто: когда вы подключаете питание все напряжение идет через замкнутые контакты на реле. Реле срабатывает и контакты размыкаются. В результате питание реле отключается и оно приводит контакты обратно на замкнутые. В результате чего цикл повторяется. А так как параллельно реле подключен повышающий трансформатор, мощные импульсы постоянного включения-выключения подаются ему и преобразуются в переменный высоковольтный ток. Частота такого преобразователя колеблется в пределах 60-70 Гц.
Конечно, такой инвертор не долговечен - рано или поздно реле выйдет из строя, но не жалко - оно стоит копейки или вообще бесплатно, если взять старое. А выходное напряжение по роду тока и разбросу просто ужасно. Но этот простейший преобразователь может вас выручить в какой-нибудь серьезной ситуации.
