Как соединить алюминиевый и медный провод своими руками

В старых домах используется проводка из алюминиевого провода. Нередко, при проведении ремонта в своей квартире, появляется необходимость удлинить провода. Если вы будете использовать медные провода или сплавы, то просто так подсоединять их к алюминиевым нельзя - это правило знает каждый электрик, да и не только. Я покажу вам простой, доступный, а главное надежный способ как соединить медные и алюминиевые проводники вместе.

Понадобится

• Болт или винт с резьбой М4, длиной 16 мм.
• Три широких шайбы под М4.
• Гровер М4.
• Гайка М4.

Размеры вполне могут быть и другие, я лишь привожу список того что использовал я.

Соединение алюминиевого и медного проводников

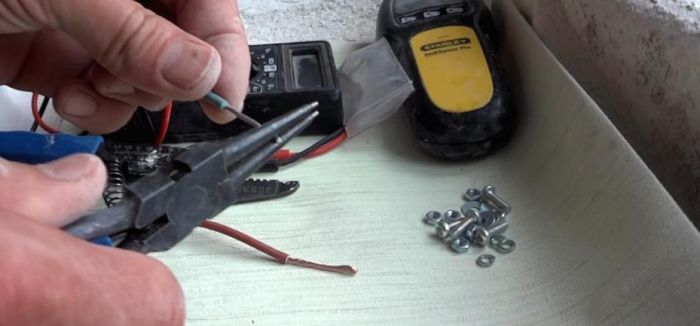

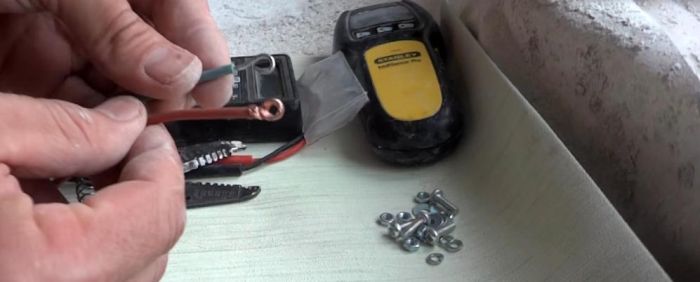

Зачищаем концы проводов, которые будем соединять. Берем круглогубцы и делаем колечки на концах проводов.

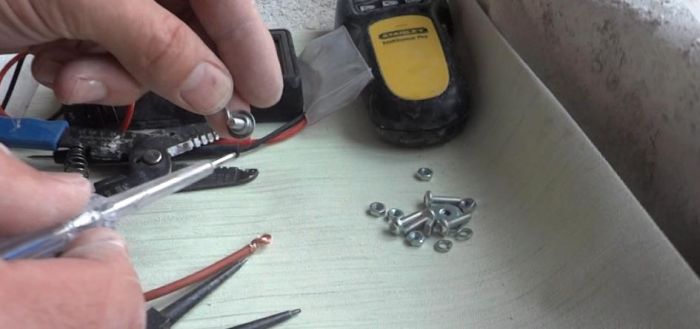

Кольца на обоих. Их вполне можно сделать и другим инструментом или вообще вручную.

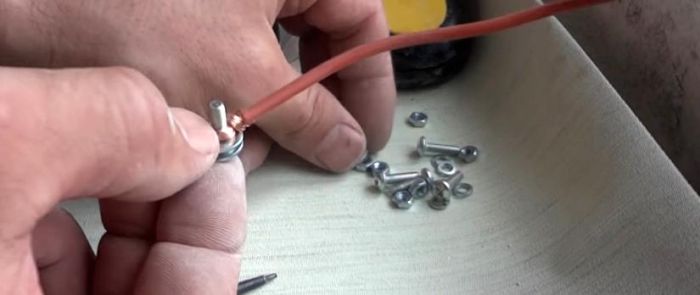

Далее надеваем на винт шайбу. Ширина ее должна быть больше кольца оголенного провода. Затем надеваем кольцо алюминиевого провода, таким образом, чтобы при дальнейшем завинчивании соединения, это колечко на проводе не разжималось.

Затем надеваем ещё шайбу и после нее медный провод.

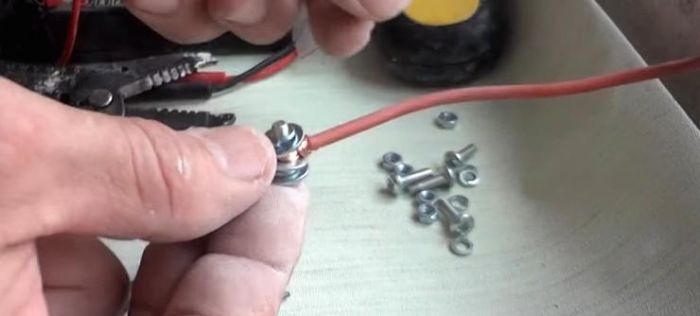

И на все на это сверху надеваем третью шайбу, гровер и фиксируем гайкой.

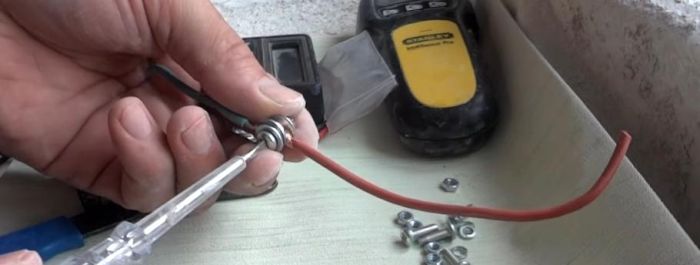

Затягиваем инструментом.

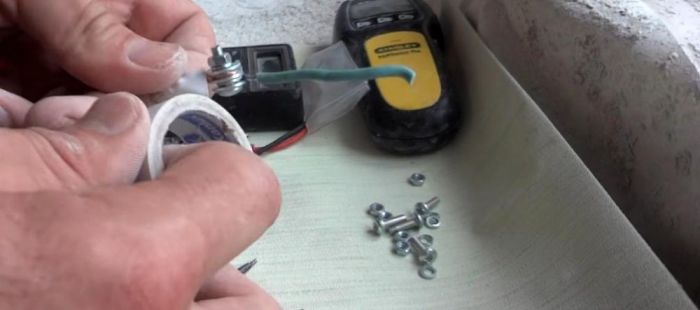

Хорошо изолируем изолентой.

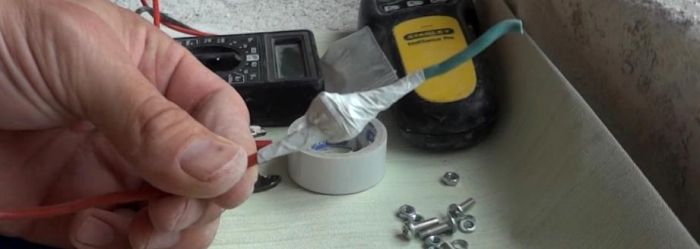

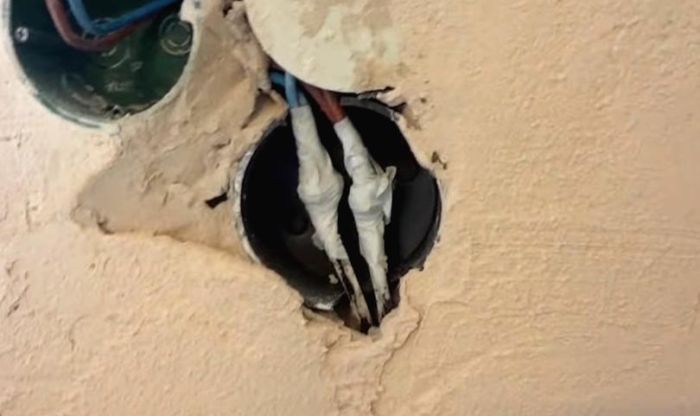

Изоляция должна быть надежной, желательно пройтись изолентой в два - три слоя. Так выглядит соединение в распределительной коробке.

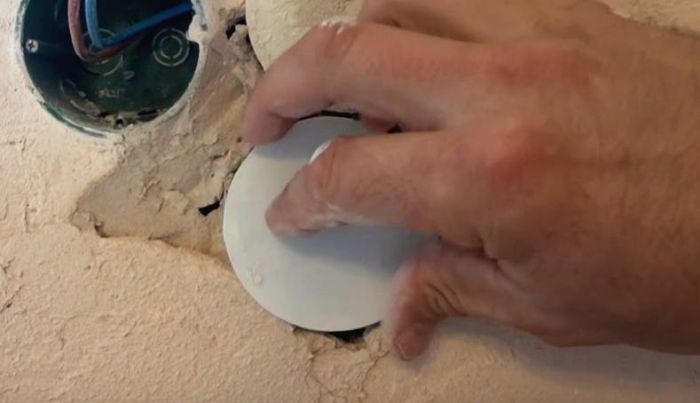

Такое соединение проводов будет надежным. Гровер будет поддерживать давление, если соединение вдруг ослабится. Так что его смело можно закрыть крышкой, и спрятать за слоем штукатурки.

Конечно, продается на рынке много других приспособлений, для соединения проводов, но мне кажется, что этот метод самый надежный и долговечный.
