Приспособление для заточки ножей под 30 градусов своими руками

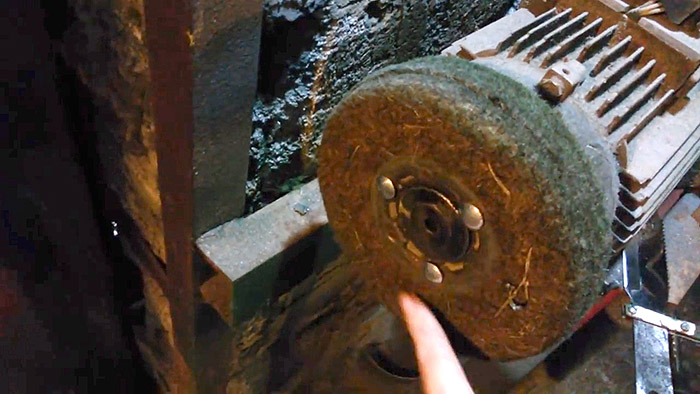

Продолжаю точить нож. Я уже показывал свое самодельное приспособление, чтобы делать спуски (сужающиеся поверхности клинка). Одновременно смастерил полировальный диск, сшив несколько дисков вместе, чтобы не расходились. Далее стояла задача наточить нож − сделать режущие грани, которые образуют режущую кромку.

Попытка наточить бруском нужного мне результата не дала, потому что металл клинка жесткий и для заточки требуется много времени. Поэтому решил изготовить самодельное приспособление, аналогичное тому, которое я делал для формирования спусков.

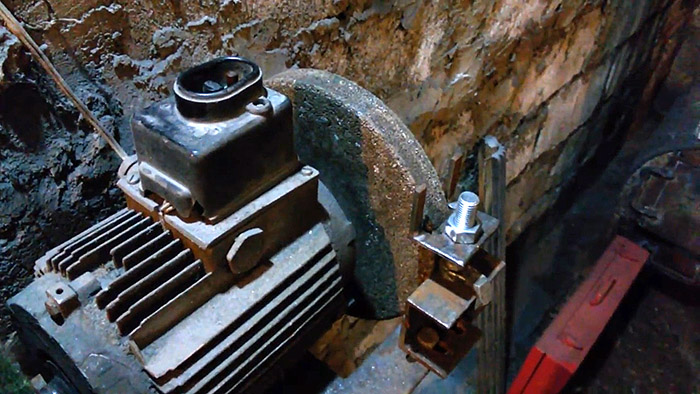

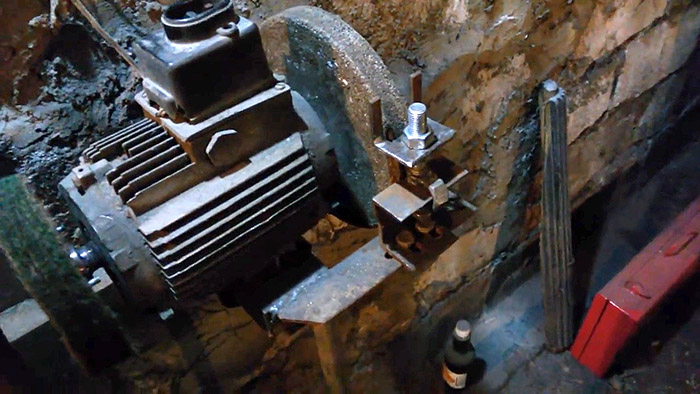

Основную деталь приспособления – уголок – я установил в точке, где поверхность шлифовального круга находится под углом в 75 градусов к вертикальной линии. Использовал обычный уголок, сделав в центральной части отверстие.

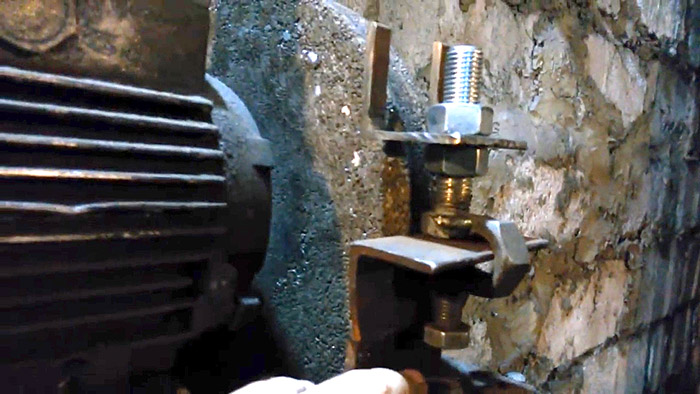

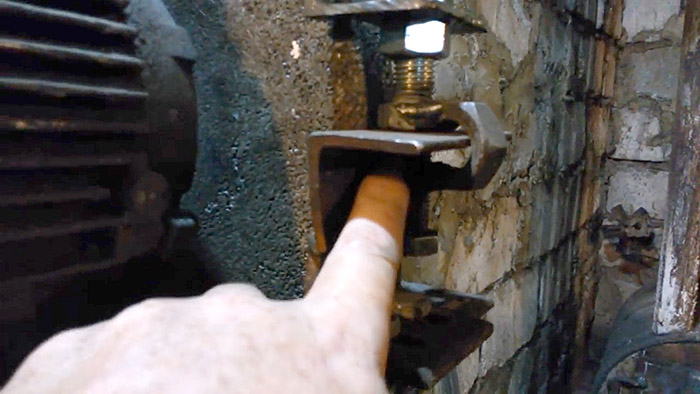

Углы выровнял под 90 градусов, чтобы при работе не мешал имеющийся маленький полукруг. По центру просверлил отверстие под болт на 16. К болту приварена гайка в виде струбцины. Внизу установлен швеллер, конструкцию прижимает болт и гайка на 12.

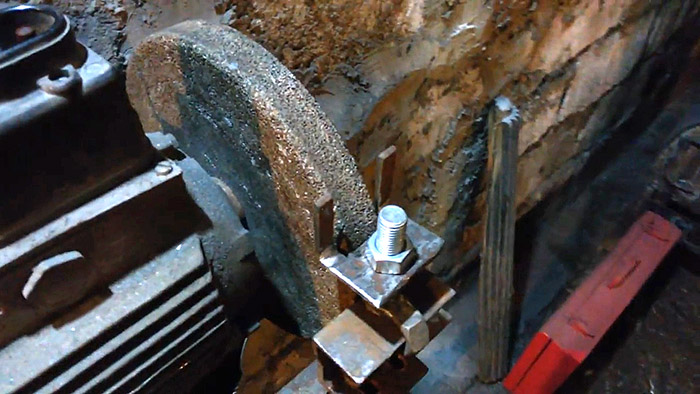

Двумя гайками на верхнем болту приспособление можно поднимать или опускать. При подъеме угол заточки будет больше, при спуске – острее (меньше). С помощью струбцины приспособление можно пододвигать к диску (например, когда диск стачивается) или отодвигать от него.
Конструкцию можно упростить и поставить один длинный болт, чтобы сразу делать спуски или, подняв повыше, затачивать нож под нужный угол.

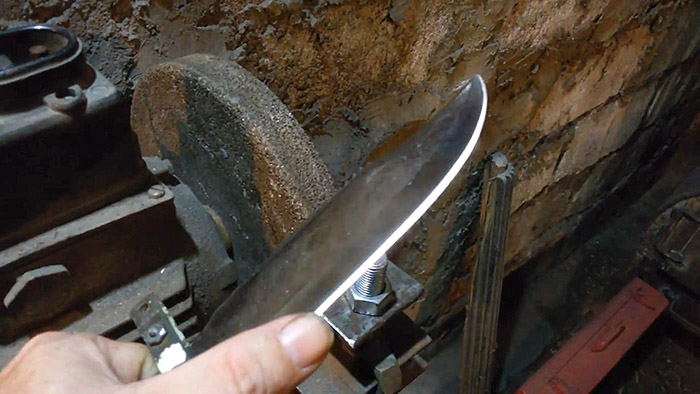

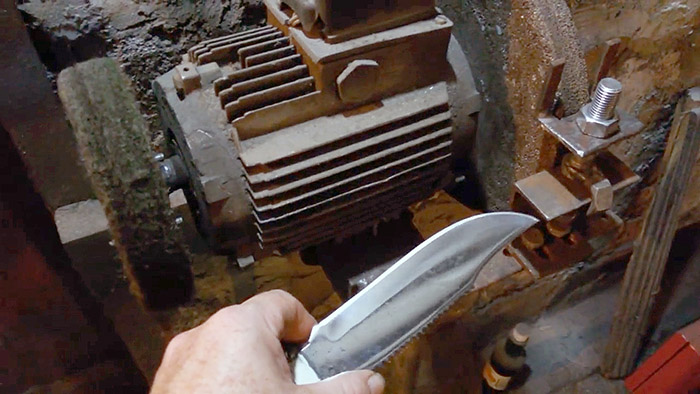

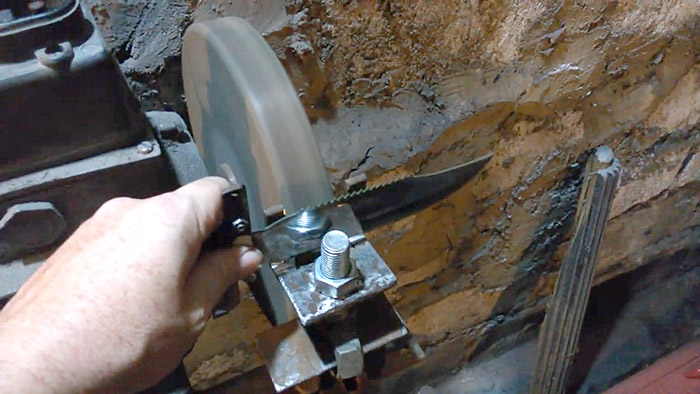

Режущие грани получаются очень ровными, словно выполненными на фрезерном станке. Если подправить грани на мелком бруске, нож будет острым, как бритва. Получается практически идеальная заточка. Достоинство этого приспособления – очень простая конструкция, которую можно собрать из подручных материалов.
